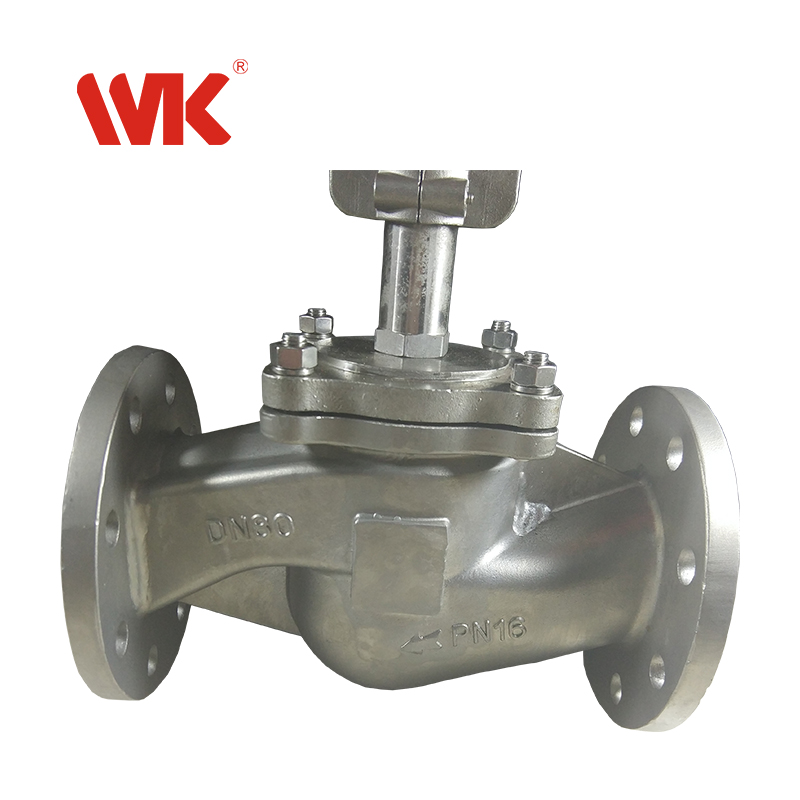

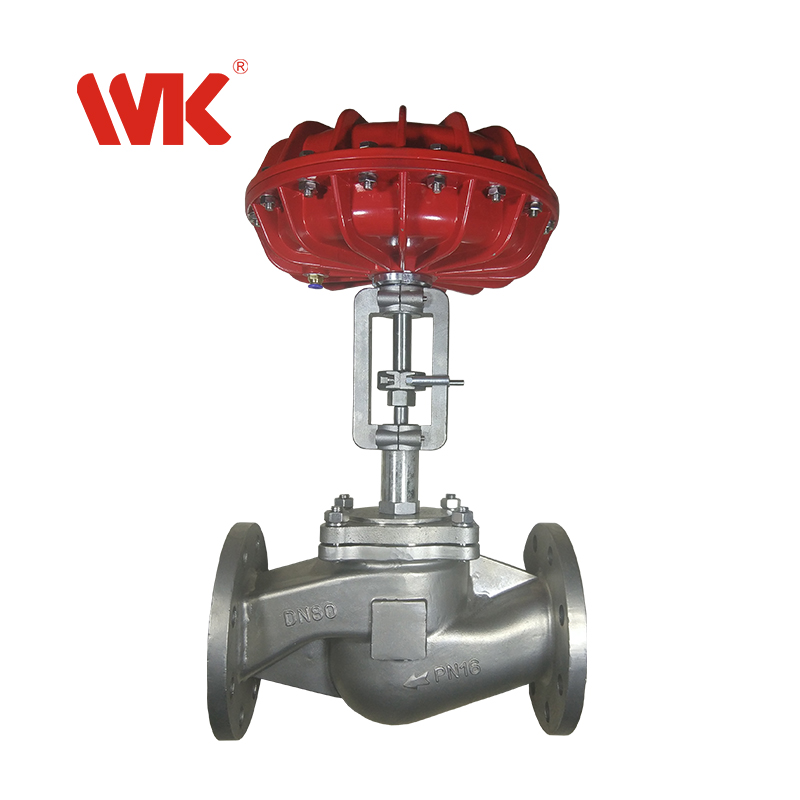

法蘭口氣動薄膜調節閥
1. S 型流線型閥體，壓降損失小，流量大
2. 具備比例調節和開關控制雙重功能
3. 可以選裝籠套式閥芯，減慢流體速度，降低噪音，防止氣蝕
4. 閥桿填料耐高溫密封設計，密封可靠耐用
5. 可安裝定位器和電磁閥，閥位指示器各種 附件。

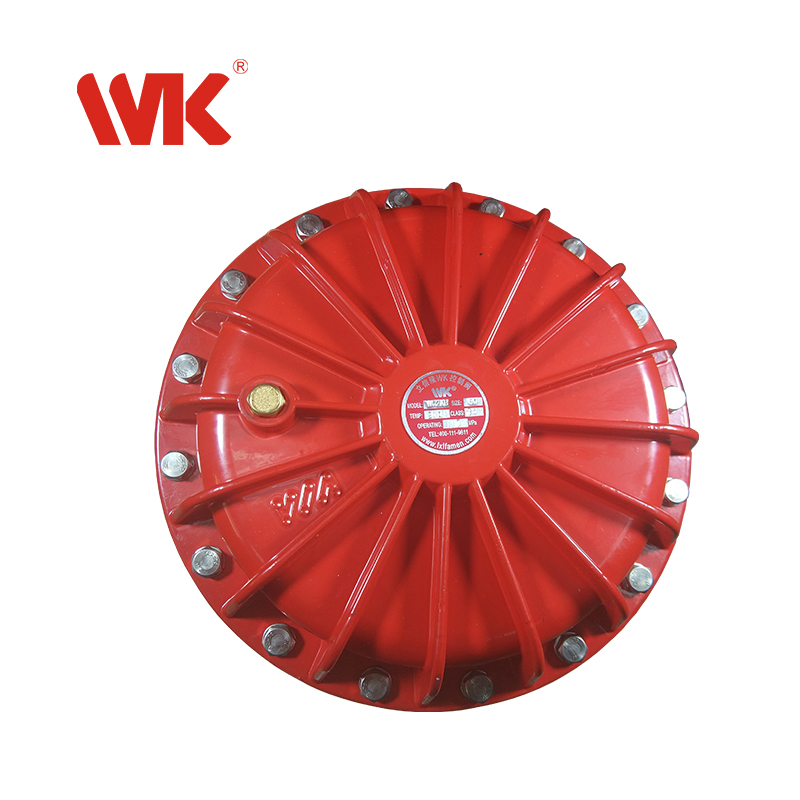

6. 510A 執行器非常節省壓縮空氣，只要 0.5KG-0.6KG 開啟壓力。
24小時咨詢熱線
13306260970
2. 具備比例調節和開關控制雙重功能
3. 可以選裝籠套式閥芯，減慢流體速度，降低噪音，防止氣蝕
4. 閥桿填料耐高溫密封設計，密封可靠耐用
5. 可安裝定位器和電磁閥，閥位指示器各種 附件。
6. 510A 執行器非常節省壓縮空氣，只要 0.5KG-0.6KG 開啟壓力。
咨詢客服
應用行業
| 染色升降溫溫度調節 | 蒸汽加熱烘干機 |
| 瓦楞紙生產機械 | 高溫滅菌罐體 |
| 減溫減壓裝置 | 流量溫度壓力控制管路 |
立信隆有效解決
調節閥使用四大難題
- 1.調節閥選型錯誤
-
購買時候沒有根據閥門的流量特性，管道壓力溫度參數來選型閥門
-
口徑太大或者太小，導致管道系統費用大增或者系統無法發揮最大效能
- 閥門定位器輸出壓力無法正確匹配閥門執行器
- 2.疏水閥無法打開
- 執行機構剛性太小，流體壓力變化造成推力不足
- 溫度控制不穩定。
- 執行機構 O 型圈損壞容易漏氣
- 膜片質量差，破損導致動作不靈
- 損壞設備。
- 壓差太大，執行機構有時候無法動作
- 3.調節閥內漏外漏現象越來越嚴重
- 沒有專人指導定期保養調節控制閥
- 調節閥內閥芯閥座汽蝕現象嚴重
- 閥芯容易磨損
- 填料和密封材料質量一般
- 4.跑冒滴漏現象嚴重
- 沒有建立閥門預檢修機制
- 無法評估疏水閥的質量好壞。
- 沒有建立閥門備品制度
- 管道雜質沒有有效阻擋，進入閥體內
工況范圍以及連接方式
| 型號 | WK510A （45# 鋼執行器） WK520A （鋁合金執行器） | ||
|---|---|---|---|
| 最高工作壓力 | 1.6MP（16KG) | 閥體 | 二通單座結構 |
| 最高工作溫度 | -20°C- 280°C | 執行機構 | 氣動 |
| 口徑 | DN20-100 | 環境溫度 | -10-80°C |
| 法蘭規格 | JIS-10K 或 PN16 | 氣源壓力 | 2.5-4.5Bar |

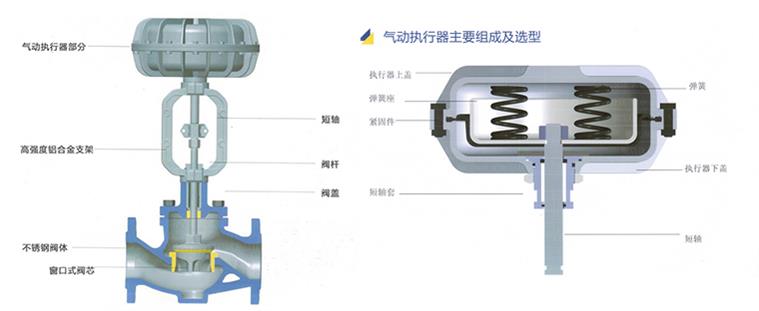

材質圖表
| 序號 | 閥門部件 | 材質 | 序號 | 閥門部件 | 材質 |
|---|---|---|---|---|---|
| 1 | 閥體 | 碳鋼WCB或不銹鋼CF8 | 7 | 閥座 | 特種合金鋼 |
| 2 | 執行器外殼 | 鋁合金或 45#碳鋼 | 8 | V 型封圈 | 聚四氟乙烯/碳纖維 |
| 3 | 膜片 | 丁晴橡膠 | 9 | 壓緊螺帽 | 不銹鋼 |
| 4 | 墊片 | 柔性石墨 | 10 | 閥桿 | 冷擠磨不銹鋼 |
| 5 | 執行器彈簧 | 55CRSI | 11 | 支架 | 不銹鋼 304 |
| 6 | 閥芯 | 不銹鋼 304/316 | 12 | 傳動軸 | 不銹鋼304 |

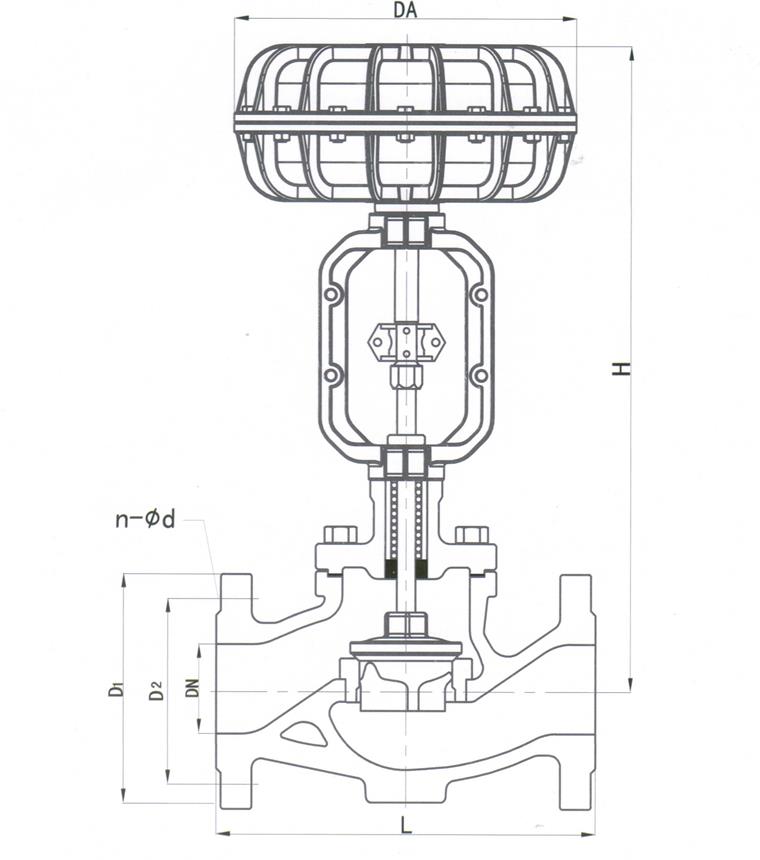

尺寸重量參數
| 口徑/mm | L | A | H | ØC | KV值（M3/H） | CV值 | 行程 |
|---|---|---|---|---|---|---|---|
| DN20 | 150 | 52.5 | 436 | 250 | 6.5 | 7.6 | 20mm |
| DN25 | 160 | 57.5 | 445 | 250 | 10 | 11.7 | 20mm |
| DN32 | 180 | 70 | 450 | 250 | 17 | 19.9 | 20mm |
| DN40 | 200 | 75 | 454/494 | 250/290 | 26 | 30.3 | 20mm |
| DN50 | 230 | 82.5 | 467/507 | 250/290 | 42 | 49 | 20mm |
| DN65 | 290 | 92.5 | 517/556 | 290/370 | 69 | 80.5 | 25mm |
| DN80 | 310 | 100 | 528/566 | 290/370 | 100 | 117 | 30mm |
| DN100 | 350 | 110 | 580 | 370 | 150 | 175 | 30mm |

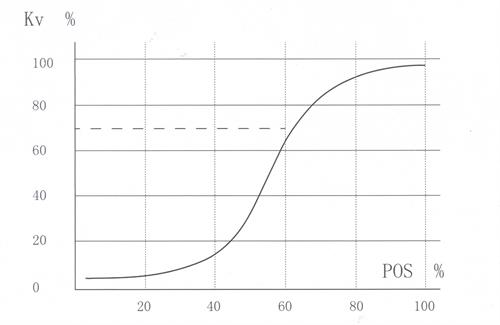

流量特性
- 服務流程
- 電話溝通，了解基本需求
- 合格物流包裝
- 上門現場溝通
- 指導安裝調試
- 雙方確認，選型成功
- 啟動優質售后
- 下單生產制造
- 了解您的實際需求創造更高價值
- 提高合理選型方案，確保買到合格的產品
- 分析未來使用場景，計算長期使用成本
- 提供更多技術服務，節約能源
- 幫您解決現有流體控制難題
- 系統壓力下不穩定，設備升溫過慢？
- 原有供應商不能提供正確技術支持？
- 無法準確控制流體壓力溫度？
-
已經為235位工廠用戶解決了
各式近1000種管道系統解決方案 - 99家印染行業用戶
- 22家視頻飲料行業用戶
- 39家紡織行業用戶
- 34家環保水處理行業用戶
- 28家包裝行業用戶
- 13家機械制造行業用戶
